半手動プロセスから自動プロセスに移行する包装ラインでは、機器のアップグレードには精度が必要です。適切な機械が最終製品の品質を決定します。また、実際のスループット能力も決まります。温度管理が不十分であると、包装が損なわれます。コンベア システムが一致していないと、フィルムに重大な歪みが発生します。製品の損傷や過剰な材料の無駄に直面することになります。暖房システムは決して単純なプラグアンドプレイの資産ではありません。適切に選択するには、複雑な熱力学のバランスをとる必要があります。フィルムの化学的変化を考慮する必要があります。独自の施設インフラストラクチャが大きな役割を果たします。盲目的に選択すると、ボトルネックが頻繁に発生し、ワークフローが中断されることがよくあります。このガイドでは、重要な技術的評価基準を詳しく説明します。私たちは、お客様の意思決定に役立てるために、実装の現実を日々調査します。さまざまな加熱方法が特定の材料とどのように相互作用するかを発見します。最後に、生産目標を達成するために必要な正確な機器を自信を持って最終候補に挙げられるようお手伝いします。
加熱技術はアプリケーションに適合する必要があります: 対流 (熱風) は POF/PVC に多用途性を提供し、蒸気は複雑な曲線の精度を提供し、赤外線は暗色のタンパー バンドで優れています。
ベルトの材質はフィルムの適合性を決定します: ポリエチレン (PE) フィルムには固着を防ぐためにテフロンまたはグラスファイバーのベルトが必要ですが、標準のワイヤー メッシュはポリオレフィン (POF) に適しています。
エアフロー配管が重要: 効果的なシュリンク包装は、フィルムの「バルーニング」を制御することに依存します。内部バッキリングが不十分な場合、コールド スポットやシワが発生します。
自動化のための現実的な予算: エントリーレベルの産業用トンネルの価格は 10,000 ドルから 50,000 ドルですが、毎分 100 以上のユニットを処理する連続モーション システムの設備投資は 6 桁に相当します。
適切な熱媒体を選択することが、包装の成功を左右します。トンネルの物理的特性を特定の製品要件に一致させる必要があります。メーカーは通常、対流、蒸気、または放射エネルギーのいずれかを選択します。各方法には、明確な利点と独自の操作上の制約があります。

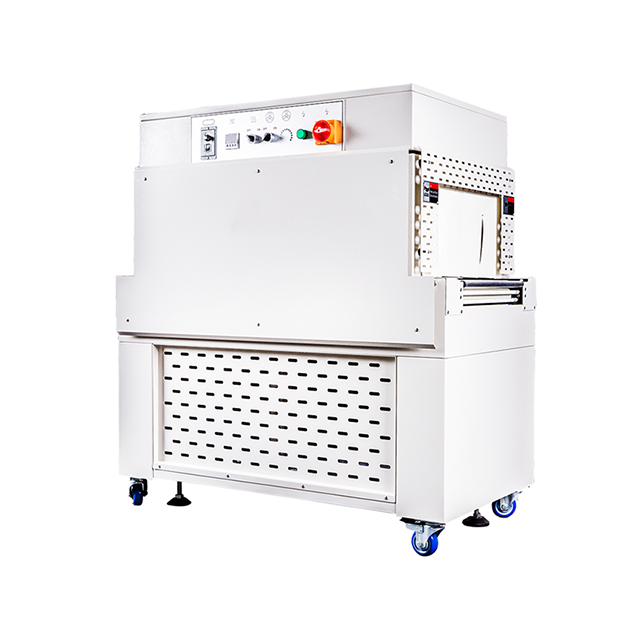

熱 循環収縮トンネルは 空気の移動に依存しています。このシステムは高速ファンを使用します。調整可能なバッフルにより、熱風が製品の周囲に直接再循環されます。これにより、高度に制御された環境が作成されます。これは、現代の施設で見られる最も一般的なテクノロジーを表しています。
これらのシステムは、標準的なマルチパック品目の包装に優れています。冷凍食品の扱いがとても上手です。指向性エアフローにより、熱に弱い内容物が早期に解凍されるのを防ぎます。標準的な簡単に加工できます PVC POF フィルム包装を。熱風モデルは汎用性が高くなります。特殊な設備の配管は必要ありません。ただし、輪郭の高い容器を均等に包むのが難しい場合があります。
蒸気技術は湿気と直接熱伝達に依存しています。機械は製品を生蒸気に浸します。これにより、360 度均一な熱伝達効果が生まれます。スチームはあらゆる輪郭を完璧に包み込みます。
全身シュリンクスリーブにはスチームを使用する必要があります。複雑なボトル形状も簡単に処理できます。引火点が低く、可燃性の高い製品の周囲でも安全に使用できます。蒸気は高圧容器に最適です。完璧なグラフィックレジストレーションが得られます。しわが見られることはほとんどありません。ただし、蒸気には堅牢な設備インフラが必要です。商用ボイラーと適切な排水が必要です。局所的な湿気管理が不可欠になります。
赤外線システムは異なる方法で熱を加えます。本機は石英パネルを使用しています。一部のモデルはカルロッド式発熱体を使用しています。これらのコンポーネントは、強力な放射エネルギーをフィルムに直接放射します。空気の移動に依存しません。
IR テクノロジーは特定の領域をターゲットにしています。改ざん防止ネックバンドに最適です。暗い色の素材は、IR エネルギーを急速に吸収します。これにより、特定のスリーブ用途において IR が非常に効率的になります。施設では多くの場合、収縮前ゾーンとして IR が使用されます。彼らはそれを標準的な対流チャンバーの直前に配置します。
加熱技術 | 最優秀アプリケーション | 主な利点 | 主な制限事項 |
|---|---|---|---|
対流（熱風） | マルチパック、冷凍品、平箱 | 汎用性が高く、セットアップも簡単 | 複雑なカーブに苦戦 |
スチーム | 輪郭のあるボトル、シュリンクスリーブ | 完璧な 360 度グラフィックス | ボイラーと排水が必要 |
放射（赤外線） | ダークタンパーバンド、ネックシール | 狙った急速加熱 | 全身クリアフィルムには不向きです |
収縮の背後にある物理学を理解することで、毎日の頭痛を防ぐことができます。単純な温度ダイヤルの先に目を向ける必要があります。高品質の シュリンク包装トンネルが 空気の流れを動的に管理します。オペレーターは輸送速度と炉心の熱侵入のバランスをとらなければなりません。
適切なシュリンク包装には、特定の流体力学が必要です。フィルムは製品から一時的に「風船」または「枕」から外れます。均一に崩れる前に少し剥がれます。この膨張により、空気が適切に逃げることができます。フィルムはしわになることなくしっかりと収縮します。
高度なシステムでは、複雑な内部配管が使用されます。慎重に配置されたバッフルが必要な空気の乱流を生み出します。内部の空気の流れが悪いと、この枕効果が妨げられます。フィルムは早期に崩壊します。これにより、醜いコールドスポットや鋭いシワが生じます。オペレータはこれらの欠陥を「ドッグイヤー」と呼ぶことがよくあります。
最新の機器は、温度ゾーンをずらして配置することに依存しています。プラスチック容器をすぐに最大の熱で爆破することはできません。突然の極度の熱は構造の歪みを引き起こします。薄肉のペットボトルは歪んだり溶けたりすることがあります。
高度なマシンは、穏やかな予熱ゾーンを利用します。最初のチャンバーは 80 ～ 90°C に保たれる可能性があります。この製品はこの周囲の熱を安全に吸収します。すぐに 1 秒未満の高熱にさらされます。フィルムは瞬時に縮みます。コンテナは完全にそのまま残ります。この正確なゾーン制御により、高級マシンと低価格の代替マシンが区別されます。
製品の質量に合わせてコンベア速度を調整する必要があります。軽いベーカリー製品は迅速な輸送が必要です。長時間の熱は内部のデリケートな食品を損傷します。非常に短時間の高温が必要です。
密度の高いアイテムには、まったく異なるアプローチが必要です。重い金属部品や木製パネルは熱をすぐに吸収します。フィルムから熱を奪います。これらの製品は、はるかに遅い速度を必要とします。コアの熱の侵入を許可する必要があります。フィルムが適切に収縮するには、より長い滞留時間が必要です。密度の高いアイテムを速く走らせると、フィルムはほとんど反応しません。
コンベヤ ベルトの選択は、日常業務に大きな影響を与えます。ベルトが一致していないと、フィルムが溶けたり、深刻な機械詰まりが発生したりすることがあります。を購入する前に、化学的適合性を評価する必要があります シュリンクトンネル機械.
金属に対して加熱すると、さまざまなプラスチックが独自に反応します。これらの化学的特性を無視すると、直ちに運用上の障害が発生します。
ポリオレフィン (POF) および PVC: これらの素材は、ほとんどの表面で確実に機能します。標準的なステンレス鋼を使用しても、一般的に互換性が保たれます。金属ワイヤーメッシュベルトはそれらを完璧に扱います。
ポリエチレン (PE): この材料には大きな課題があります。 PEは非常に溶けやすい性質があります。地金表面に強力に接着します。テフロンコーティングされたベルトを使用して PE フィルムを組み合わせる必要があります。グラスファイバーメッシュもこの危険な固着を防ぎます。
ベルトの物理的な形状は重要です。製品の設置面積によってコンベヤのスタイルが決まります。ここでの小さなエラーが毎日のライン停止を引き起こします。
ワイヤーメッシュ: これは業界標準を表します。耐久性の高さが実証されています。極端な熱下でも反りにくくなります。
シリコンコーティングされたデッドローラー: これらのローラーは、きれいな底部収縮の美観を実現するのに優れています。製品はスムーズに滑ります。ただし、高温でのグリースのメンテナンスを頻繁に行う必要があります。
ベルトのギャップとマイクロ製品: オートメーション エンジニアはギャップのサイジングを見落とすことがよくあります。小さな製品は標準のローラーの隙間から簡単に落ちてしまいます。 1x1x2 インチのアイテムは標準のローラーの間に落ちます。これにより、深刻な内部詰まりが発生します。このような微細な用途には、特殊な緻密なメッシュ設計が必要です。ソリッドモジュラーベルトはこの問題を完全に解決します。
ナイロン ワイヤー メッシュ: この素材は蒸気トンネル分野で主流です。ナイロンは自然に錆びにくいです。優れた防カビ性を発揮します。一定の湿気にさらされても簡単に耐えられます。
工業用加熱室の操作には定期的な監視が必要です。継続的なメンテナンス タスクを計画する必要があります。効率化プロトコルにより、毎日のエネルギーの無駄が削減されます。信頼性の高い 熱収縮トンネルに は、突然の故障を避けるために事前の注意が必要です。
最新の加熱室はエネルギー保持を優先します。古いモデルでは、熱気が常に施設内に排出されます。これにより、空調システムの稼働率がさらに高くなります。労働者にとって不快な環境を生み出します。
現代のモデルはエネルギー回生ループを利用しています。閉ループの空気再循環により、逃げる熱を捕らえます。システムは暖かい空気をメインチャンバーに強制的に戻します。これにより、全体の消費電力が大幅に削減されます。周囲の包装フロアを著しく涼しく保ちます。優れた断熱パネルに投資することで、周囲の熱の流出も防ぎます。
テクノロジーが異なれば、メンテナンスの負担も異なります。施設の機能をマシンタイプに合わせて調整する必要があります。
蒸気トンネルは厳密な維持管理が必要です。ボイラーのスケール除去を定期的に実行する必要があります。硬水が蓄積すると、蒸気インジェクターがすぐに破壊されます。地方自治体の条例によっては、認定を受けたボイラーオペレーターのスタッフを必要とする場合があります。これにより、重大な労働責任が追加されます。包括的な排水衛生計画も必要です。
対流トンネルには最小限の特殊なインフラストラクチャが必要です。メンテナンス チームは主に定期的な機械検査を実行します。発熱体を毎月検査する必要があります。ファンモーターには時々注油が必要です。ベルトテンショナーは定期的に微調整が必要です。水が存在しないため、対流システムの維持がはるかに容易になります。
熱収縮包装装置 を選択するには 、体系的なアプローチが必要です。評価段階でこの実用的なフレームワークを使用してください。 1 つの詳細が欠けていると、自動化プロジェクト全体が台無しになる可能性があります。
開口部とチャンバーの寸法: トンネル開口部が最大の製品を安全に収容できるようにします。適切な空気の流れを確保するために、適切な隙間を設けてください。不必要に大きなトンネルを購入しないでください。空きスペースが多すぎると、熱が非効率的に逃げます。目標のライン速度に基づいて、シングル チャンバー設計またはデュアル チャンバー設計のいずれかを選択します。
電気要件: 施設の電力能力を徹底的に検証します。利用可能な位相、ヘルツ、アンペア数の容量を確認してください。頑丈な電動モデルを購入する前にこれを行ってください。後で施設の電力をアップグレードすると、大幅な遅延が発生します。
上流/下流の統合: 新しい機器は既存の機械と通信する必要があります。プログラマブル ロジック コントローラー (PLC) がシームレスに同期していることを確認します。可変周波数ドライブ (VFD) はアップストリームの速度と一致する必要があります。トンネルは、既存の L バー シーラーまたは連続運動袋詰め機と完璧に統合する必要があります。
材料試験の利用可能性: 機械をむやみに購入しないでください。評判の良い相手先ブランド製造業者 (OEM) がテスト サービスを提供しています。あなたの特定の製品とフィルムを送ってください。彼らはそれをテストトンネルを通して実行します。これにより、注文書に署名する前に最終的な美的結果が保証されます。
産業用熱循環システムへのアップグレードは、自動化の大きなマイルストーンとなります。選択した熱媒体を特定のフィルムの種類と直接調整する必要があります。コンベア ベルトのスタイルを選択する前に、製品の設置面積を慎重に評価してください。高温機器の稼働という日常の現実に備えて、メンテナンス チームを準備します。
見積依頼 (RFQ) を発行する前に、現在の回線のボトルネックを計画してください。施設の電気仕様を正確に文書化します。常に、将来のメーカーにフィルムシュリンクビデオのライブテストを依頼してください。これらの実践的な手順により、信頼性が高く効率性の高い梱包ラインを確実に展開できます。
A: ポリオレフィン (POF) は、依然として熱風対流用の最も汎用性の高いオプションです。高い引張強度と非常にクリアな光学を提供します。 PVC も非常に一般的ですが、適切な施設換気が必要です。 PE フィルムを選択した場合は、溶けないように特殊な非粘着コンベア ベルトを取り付ける必要があります。
A: しわやコールド スポットは通常、内部の空気の流れが不良であることを示しています。映画は十分に「膨らむ」ことができません。トンネル温度の設定が低すぎることもこの問題の原因となります。さらに、コンベア速度が速すぎると、適切な滞留時間が妨げられます。フィルムは均一に収縮するのに十分な熱を吸収できません。
A: はい。現在、多くのメーカーが「内蔵型」蒸気トンネルを提供しています。これらの特殊なユニットは、フレームに直接組み込まれた統合型蒸気発生器を備えています。これらは、既存の中央蒸気配管が不足している施設に最適です。大規模なインフラストラクチャの見直しを行うことなく、正確な蒸気縮小を実現できます。
