高速シュリンクラップ包装機に求められるもの

高速シュリンク包装へのアップグレードには多額の設備投資が必要です。パッケージングのボトルネックを解消するためにこの決定を行いました。また、施設全体で急増する人件費を削減したいと考えています。手動または半自動システムから完全自動包装ラインに移行すると、新たな変動が生じます。突然、工場の現場で厳しい設置面積の制約を乗り越えなければならなくなります。フィルムの互換性は日常的に重要な関心事になっています。また、上流と下流の機器をリンクする際には、新たな機械統合の複雑さに直面することになります。適切な機器を選択するには、より広い視野が必要です。単純な最大速度定格をはるかに超えたものに目を向ける必要があります。施設は、代わりに切り替えの柔軟性と連続動作の信頼性を評価することで、より多くの成功を収めます。このガイドでは、エンジニアリングの核となる原則について説明します。フィルムの取り扱いの仕組みと重要なベンダー サポート要件を明らかにします。購入を確定する前に、何を分析すべきかを正確に学びます。完全に最適化された 高速シュリンク ラップ包装機は、 全体の生産能力を変革します。

重要なポイント

• 速度とスループット: マシンの定格速度が動作スループットと等しくなることはほとんどありません。切り替えを含む持続可能な 1 分あたりのパッケージ数 (PPM) に基づいて評価します。

• 重要なシーリング技術: 連続的なサイドシーリングにより、従来の L バーシーラーと比較して、さまざまな製品の長さに柔軟に対応できます。

• システム統合: スタンドアロン マシンでは不十分です。ラッパーとシュリンク ラップ トンネル間のシームレスな統合により、最終的なパックの品質が決まります。

• 材料効率: ポリオレフィン (POF) フィルムを最適化することで、スクラップ率を大幅に削減し、ユニットあたりの包装コストを削減できます。

1. 実稼働ベースラインとボトルネックの確立

新しい機器を検討する前に、正確な生産上の制約を定義する必要があります。多くの工場管理者は、機械の生の速度がすべてを解決すると考えています。現実はしばしばそうではないことが証明されます。梱包遅延の根本原因を特定する必要があります。ボトルネックの原因が労働力の確保、一貫性のないシール品質、または本当に遅いスループットにあるのかを判断します。

機器の調達中によくある罠が見られます。購入者は「機械の最大速度」と現実的な動作速度を混同しています。ベンダーは、1 分あたり 150 パッケージ (PPM) でマシンを宣伝する場合があります。ただし、実際のスループットは上流の製品供給に大きく依存します。また、効率的なフィルムの接合とオペレーターの能力にも依存します。オペレーターが新しいフィルムを通すのに 10 分かかると、時間当たりの生産量は激減します。持続可能な PPM を計算する必要があります。

また、自動化エスカレーションの必要なレベルを決定する必要もあります。スタンドアロンユニットは、隔離されたパッケージングセルで機能します。ただし、大量の操作にはさらなる統合が必要です。モジュール式のが必要なのか 自動シュリンク包装機 、それとも上流の製造ラインに直接統合されたシステムが必要なのかを決定する必要があります。この統合は通常、インデックスコンベアを介して行われます。インデックスコンベアは、包装ゾーンに入る前に製品を完全に間隔をあけて配置します。

2.コアエンジニアリング：シール技術と加熱機構

シュリンク包装システムの機械の中心は、そのシール技術にあります。これを正しく行うことが、最終的なパッケージの品質を決定します。

シーリングヘッドの構成

通常は、断続的動作シールと連続動作シールのどちらかを選択します。間欠式は製品を一瞬停止させてクロスシールを行います。この開始と停止のアクションにより、最大スループットが制限されます。また、ドライブベルトの磨耗も増加します。連続動作により、製品が完全に停止することはありません。シーリングヘッドは移動する製品に沿って移動します。この流体の動きによりスループットが最大化され、機械的ストレスが大幅に軽減されます。

多様な製品カタログを扱う施設は、 サイド シーリング シュリンク ラップ機を評価することで大きな利益を得ることができます。従来の L バー シーラーは、L バーの物理的寸法に基づいて製品の長さを制限していました。サイドシーラーの動作は異なります。パッケージの側面に沿って連続シールを貼ります。この設計は、無限の長さの製品や常に変化するサイズの製品を扱う施設に最適です。製品ラインごとに個別の機械を購入することなく、非常に高い柔軟性が得られます。

トンネルの統合とパフォーマンス

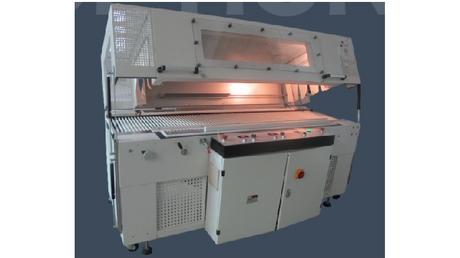

ラッパーはジョブの半分しか完了しません。評価する必要があります。 シュリンク ラップ トンネルは 、深く統合されたコンポーネントとして熱伝達と気流の管理が最終的な美しさを決定します。デュアルゾーン暖房と可変気流制御を備えたトンネルを探してください。デュアルゾーンにより、最初に熱を噴射し、徐々に熱を弱めることができます。この正確な制御によりフィルム焼けを防ぎます。また、パッケージの角にある見苦しい「犬の耳」も除去されます。

コンベヤの同期は依然として重要な統合ポイントです。ラッパーの排出コンベアは、トンネルの吸入コンベアと完全に同期する必要があります。わずかな速度の不一致でも、製品が集まったり、激しく離れたりする原因となります。これにより、フィルムが収縮する前に張力が損なわれます。

3. 材料の適合性とフィルムの取り扱い機構

最も先進的な機械システムであっても、選択した梱包材の取り扱いを誤ると故障します。高速オートメーションには厳密な材料制御が必要です。

機器が業界標準のフィルムを効率的に実行できるようにします。フィルムが異なれば、必要な機械的取り扱いも異なります。ポリエチレン (PE) は厚いため、丈夫な切断刃が必要です。逆に、専用の POF シュリンク包装機に は、高感度の張力制御が必要です。ポリオレフィン (POF) フィルムは薄くて透明度が高いため、強く引っ張ると伸びやすくなります。高速で POF をスムーズに処理するには、機械が正確な電子張力を提供する必要があります。

廃棄物管理には別の重要な課題があります。自動スクラップ回収システムを探す必要があります。高速動作により、連続的なトリム ストリップが生成されます。適切に管理しないと、このトリムがローラーに絡まってしまいます。高品質の機械には、張力センサーを備えた自動スクラップ巻き取りホイールが装備されています。これらのセンサーは、廃棄ストリップの締まり具合を正確に検出します。回転速度を自動的に調整してフィルムの切れを防ぎ、全体的な無駄を最小限に抑えます。

最後に、スプライシング効率を評価します。オペレーターがどれくらい早く新しいフィルム ロールを装填できるかを知る必要があります。ロールの交換に費やす 1 分ごとに、生産ライン全体が停止します。大量生産環境ではデュアル ロール アーバーが必要です。自動スプライス機能により、古いロールの終わりが新しいロールの始まりに自動的に結合されます。これにより、最も忙しいシフト時のダウンタイムが大幅に短縮されます。

4. 実装の現実: フットプリント、オペレーター HMI、およびメンテナンス

マシンの仕様書を実際の工場での設置に置き換えると、いくつかの実際的な課題が明らかになります。物理的なスペースと日々の使いやすさが長期的な成功を左右します。

床面積の制約は、施設管理者を驚かせることがよくあります。高速システムでは、低速ユニットよりもはるかに長いインフィードコンベアが必要です。高速で製品の間隔を正しく配置するには、より多くの物理的距離が必要です。トンネルの延長により、路線の長さも大幅に増加します。ベンダーを最終候補に挙げる前に、物理的なレイアウトの寸法を注意深く確認する必要があります。

レシピ管理のためのヒューマン マシン インターフェイス (HMI) をテストする必要もあります。生産スケジュールは常に変化します。自問してみてください。オペレーターはマシンを 4 インチ製品から 12 インチ製品にどれだけ早く切り替えることができるでしょうか。

次の切り替え機能を考慮してください。

1. 工具不要の調整: オペレーターは、レンチではなく簡単なハンド クランクを使用してガイド レールとベルトを移動する必要があります。

2. レシピメモリ: HMI は、さまざまな SKU の特定の速度、温度、張力設定を保存する必要があります。

3. 自動位置決め: プレミアムマシンはサーボモーターを使用して、HMI レシピに基づいてコンベアの幅を自動的に調整します。

コンポーネントのアクセシビリティも同様に重要です。メンテナンスが容易になるように機械の設計を評価します。ベルトが切れたり刃が鈍くなったりした場合、技術者は迅速にアクセスする必要があります。切断ブレード、シールパッド、駆動ベルトなどの摩耗部品には、簡単にアクセスできる必要があります。単純な摩耗コンポーネントを交換するためにメイン シャーシを分解する必要はありません。

5. ベンダーのサポートと機器の信頼性の評価

複雑な包装機器を購入するには、メーカーを厳密に評価する必要があります。長期的な運用関係を購入することになります。

分析では、日々の業務効率を考慮する必要があります。予想されるフィルム廃棄率を予測する必要があります。ライン全体のエネルギー消費量も計算する必要があります。通常、収縮トンネルは最も多くの電力を消費します。最新の断熱性に優れたトンネルは熱損失を最小限に抑え、光熱費を削減します。さらに、予防保守スケジュールを確認してください。高速機器では、最高のパフォーマンスを維持するために定期的な潤滑とコンポーネントの検査が必要です。

真の 高速シュリンク ラッパーは、 クリティカル パス アセットとして機能します。停止した場合、発送は停止します。ベンダーの国内部品在庫を評価する必要があります。重要なサーボモーターを現地に在庫していますか?テクニカル サポートの営業時間を確認し、サービス レベル アグリーメント (SLA) をよく読んでください。

厳格な工場受け入れテスト (FAT) プロトコルを実施せずに出荷を許可しないでください。ベンダーは、実際の製品を使用して機器をテストする必要があります。あなたの好みのフィルム素材を使用する必要があります。このテストではシールの完全性を検証し、マシンが継続的に目標速度に達していることを確認します。

結論

適切な高速機械は、生のスループットと運用の柔軟性のバランスを完璧に保ちます。ベンダーの強力なサポートに依存しながら、材料効率を最大化します。自動包装ラインに移行すると、労働のボトルネックが解消され、包装品質が安定します。ただし、単なる速度の主張よりも、連続モーション技術とシームレスなトンネル統合を優先する必要があります。

次のステップでは、正確なデータ収集が必要です。製品の正確な寸法（最小値と最大値の両方）を文書化します。毎日の出荷目標に基づいて、必要な持続可能な PPM を計算します。現在のフィルムの仕様を文書化します。この特定のデータを使用して、厳格なベンダー評価マトリックスを作成します。最後に、最終見積もりを依頼する前に、実際の製品の物理的なサンプル テストを要求してください。この積極的なアプローチにより、新しい機器が約束どおりに動作することが保証されます。

よくある質問

Q: 高速シュリンク包装機の標準的な生産速度はどれくらいですか?

A: 高速シュリンク包装の範囲は、通常、1 分あたり 75 ～ 150 パッケージ (PPM) です。ただし、実際の速度は製品の寸法とフィルムの種類に大きく依存します。小さくて剛性の高い製品は、はるかに高速に動作します。複雑な形状や繊細なポリオレフィン (POF) フィルムでは、完璧なシールの完全性を維持するために速度をわずかに下げる必要がある場合があります。

Q: 1 台の機械で複数の製品サイズに対応できますか?

A: はい。サイドシールモデルは、無限の製品長の処理に優れています。高度なマシンには、プログラム可能な HMI と自動送り込み調整が装備されています。オペレーターは、保存された製品レシピを画面上で選択するだけです。その後、機械がガイド レールとテンショナーを自動的に調整し、非常に異なる製品サイズ間での迅速な切り替えを可能にします。

Q: ポリオレフィン (POF) フィルムが高速自動包装に好まれるのはなぜですか?

A: ポリオレフィン (POF) は、優れた引張強度と高い透明度を備えています。古い PVC フィルムとは異なり、POF は加熱プロセス中に有毒ガスを放出したり、シールブレードに炭素堆積物を残したりしません。このクリーンな動作により、高速でのブレードの汚れが防止されます。 POF は食品包装や消費財に最適です。
